Sie haben die wichtigsten kritischen Entscheidungen in Ihrer grafischen Überlagerung korrekt getroffen. Sie haben die Umgebung analysiert, sich für das richtige Substrat (Polyester oder Computer) entschieden, einen Klebstoff mit guter Leistung ausgewählt und Ihre Oberflächen und Druckmethoden ausgewählt.
Der letzte, entscheidende Schritt besteht darin, diese gesamte Vision in einen technischen Entwurf zu übersetzen, den Ihr Hersteller verwenden kann, um Ihre Folie perfekt auf die Vorderseite zu bringen. Ein „fertigungsreifes“ Designdokument ist das Wichtigste, um kostspielige Fehler, Fehlkommunikation und Produktionsverzögerungen zu vermeiden. Ein Hersteller kann nur das bauen, was Sie deutlich haben. Diese Experten-Checkliste beschreibt, was Sie in Ihr Layout-Dokument aufnehmen müssen, um sicherzustellen, dass Ihre Überlagerung von Anfang an richtig konstruiert wird.

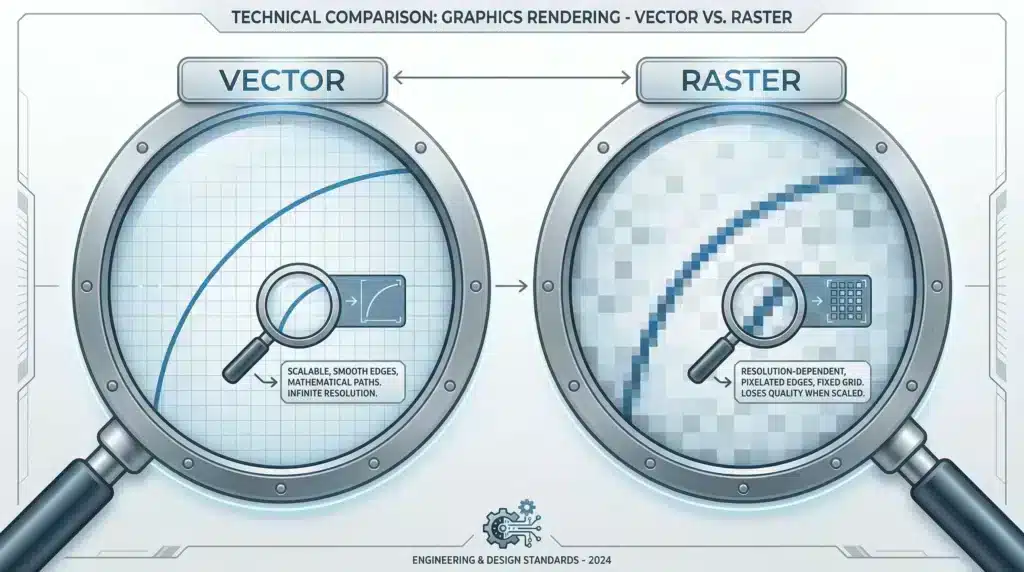

1. Verwenden Sie ein Vektordateiformat (die wichtigste Regel)
Dies ist die wichtigste technische Anforderung.
Warum? Ihre grafische Überlagerung wird nicht auf ein quadratisches Blatt gedruckt; sie wird präzise in eine bestimmte Form geschnitten, oft mit komplizierten inneren Ausschnitten für Tasten und Bildschirme. Um die Laser und Schneidwerkzeuge zu steuern, benötigen wir einen Vektorbericht. Ein Vektor ist eine mathematische Karte von Linien und Formen, die ohne Qualitätsverlust unendlich skaliert werden kann.
Verwenden Sie: Adobe Illustrator (.AI), .EPS oder eine vektorbasierte .PDF. Eine zweite CAD-Datei wie .DXF oder .DWG ist auch fantastisch, um die Reduzierpfade zu skizzieren.
Nicht verwenden: Rasterdateien wie .JPG, .PNG oder .PSD (Photoshop). Diese bestehen aus Pixeln. Wenn wir hineinzoomen, um einen Schneidpfad zu erstellen, wird das Bild unscharf, wodurch es unmöglich wird, eine einzigartige, einfache Werkzeugroute zu erstellen.
2. Alle Schriftarten umreißen
Dies ist der häufigste und am einfachsten zu vermeidende Dateifehler.
Das Problem: Sie verwenden die zuverlässige Schriftart Ihres Unternehmens, „Roboto Condensed“, in Ihrem Design. Sie senden den Datensatz an Ihren Produzenten. Wenn „Roboto Condensed“ nicht auf ihrem Laptop installiert ist, ersetzt die Software ihn automatisch durch eine Standardschriftart (wie Arial), und Ihr gesamtes Layout könnte falsch sein.
Die Lösung: Wählen Sie in Ihrer Layoutanwendung (wie Adobe Illustrator) Ihren gesamten Text aus und verwenden Sie den Befehl „Konturen erstellen“ oder „In Kurven umwandeln“. Dadurch wird der bearbeitbare Text in konstante Vektorformen umgewandelt. Der Text ist nicht „bearbeitbar“, aber es ist jetzt ein permanentes Foto, das jederzeit perfekt auf jedem Computer angezeigt wird.
3. Geben Sie alle Farben mit PMS-Codes an
Verlassen Sie sich nicht darauf, dass Ihr Computerbildschirm die richtige Farbe anzeigt. Das „Rot“ Ihres Monitors ist nicht wie das Display Ihres Ingenieurs und unterscheidet sich von der endgültig angezeigten Tinte.
Die Lösung: Geben Sie für alle Volltonfarben den branchenüblichen Pantone Matching System (PMS)-Code an. Fügen Sie in Ihrem Dokument ein Etikett hinzu, das besagt: „Logo = PMS 485 Rot“ und „Hintergrund = PMS Schwarz 6 C“. Dies gibt dem Farblabor eine einzigartige, physische Formel zum Mischen, wodurch sichergestellt wird, dass Ihre Farbe zu 100 % korrekt ist.
Für Digital: Wenn Ihr Design virtuell ist, stellen Sie sicher, dass sich der Datensatz im CMYK-Farbmodus befindet, nicht in RGB.

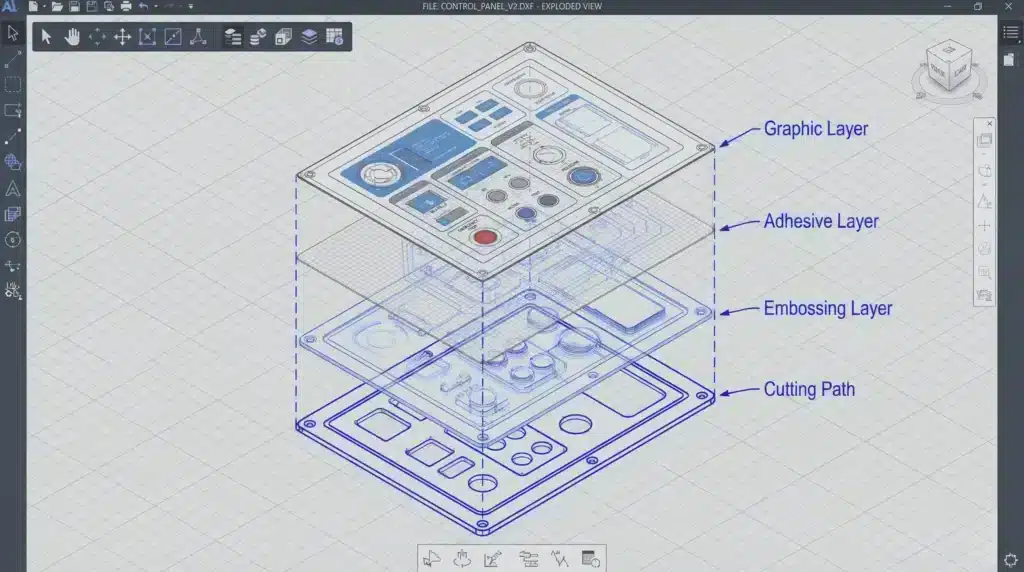

4. Definieren Sie alle „Aktionsbereiche“ klar (Ebenen sind Ihr Freund)
Ihr Designbericht muss eine vollständige Karte sein. Stapeln Sie nicht alle Informationen auf einer Ebene. Verwenden Sie separate, in der Realität beschriftete Ebenen, um alle praktischen Bereiche zu skizzieren.
Ausschnitte:
Haben Sie eine Ebene (z. B. „Schnittkurs“), die die genaue Form, Länge und den Ort von Durchgangslöchern für Schalter, Knöpfe oder Schrauben angibt.
Transparente Fenster:
Haben Sie eine Ebene (z. B. „Fenster“), die alle sauberen Bereiche für LCDs oder LEDs markiert. Geben Sie die Oberfläche für dieses Fenster an (z. B. „glattes, sauberes Fenster“ oder „klebstofffreies Fenster“).
Prägung:
Wenn Sie geprägte Knöpfe benötigen, erstellen Sie eine separate Ebene (z. B. „PRÄGEN“), die die genaue Form und den Ort jeder Prägung angibt. Beschriften Sie sie mit der Art (z. B. „Kissenprägung“).

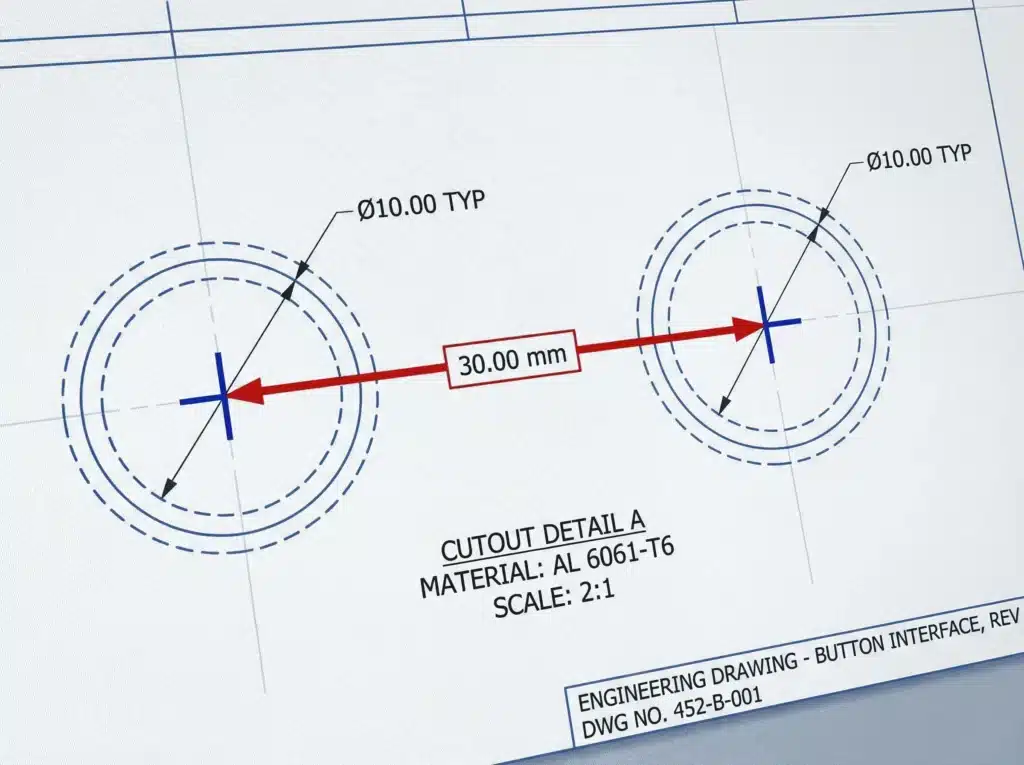

5. Bemaßen Sie alle kritischen Toleranzen
Ihr Datensatz sollte Abmessungen für alle wesentlichen Funktionen hinzufügen.
Beste Übung: Bemaßen Sie nicht von der Außenkante der Komponente. Messen Sie stattdessen von Mittellinie zu Mittellinie der Funktionen (z. B. von der Mitte eines Knopfausschnitts zur Mitte des nächsten).
Dies ist eine präzisere Produktionsschulung und hilft, Fehler beim „Toleranzaufbau“ zu vermeiden.
6. Fügen Sie eine „Stückliste“ oder ein Callout-Feld hinzu
Ihr Designdatensatz ist ein technisches Dokument. Die erstklassigen Dokumente enthalten ein „Callout“-Feld in der Ecke, das alle Materialien angibt, die Sie aus unseren vorherigen Artikeln ausgewählt haben. Dadurch entfällt jedes Rätselraten.
Beispiel-Callout:
1. Material: Polyester (pet), 0,175 mm, Velvet-Ende
2. Klebstoff: 3M 468MP Hochleistungs-Acryl
3. Druck: Subsurface-Displaydruck
4. Farben: PMS 286 Blau, PMS Schwarz 6
5. Funktionen: Kissenprägung (gemäß Prägeebene), selektives Glanzfenster (gemäß Fensterebene)
Fazit:
Ein detailliertes, glattes und „fertigungsreifes“ Designdokument ist das letzte und wichtigste Kommunikationsmittel zwischen Ihrem Engineering-Team und Ihrem Fotoüberlagerungshersteller. Indem Sie dieser Liste folgen, geben Sie eine klare, eindeutige Reihe von Anweisungen. Dies beseitigt Rätselraten, reduziert den Bedarf an kostspieligen Überarbeitungen und garantiert, dass Ihre allerletzte Folie auf der Vorderseite genau so geliefert wird, wie Sie sie sich vorgestellt haben, pünktlich und im Rahmen des Budgets.
