Wenn ein Kunde Ihr Produkt zum ersten Mal in Betracht zieht, wird sein gesamter Eindruck von dessen Qualität durch das geprägt, was er sieht und fühlt. Es sind nicht die fertigen Schaltkreise oder die Präzisionstechnik im Inneren, sondern das Bedienfeld. Dieses komplexe Element, bekannt als grafische Oberfläche oder Folienfrontplatte, dient als Schnittstelle zwischen Benutzer und Gerät.
Oft als einfacher „Aufkleber“ oder „Etikett“ abgetan, ist eine leistungsstarke Grafikfolie in Wirklichkeit ein komplexes, mehrschichtiges Bauteil. Sie muss drei anspruchsvolle Aufgaben gleichzeitig erfüllen: als intuitive Benutzeroberfläche dienen, empfindliche Elektronik schützen und die Markenidentität repräsentieren.
Dieser erste Leitfaden untersucht die grundlegenden Fragen „Was, warum und wo“ nach grafischen Überlagerungen und erläutert, warum die Wahl der richtigen Überlagerung eine wichtige technische Entscheidung ist und keine rein ästhetische Option in letzter Minute.
Die grafische Überlagerung im Detail: Was ist sie?

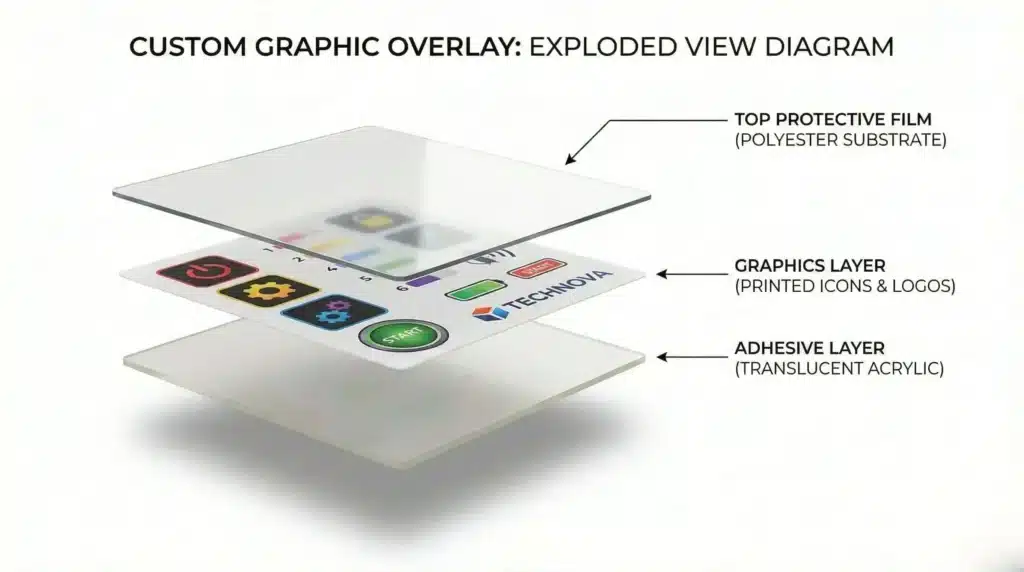

Eine grafische Beschichtung ist die robuste, bedruckte Deckschicht eines Bedienfelds, einer Tastatur oder eines elektronischen Geräts. Es handelt sich um ein kundenspezifisch gefertigtes Bauteil aus widerstandsfähigen Kunststofffolien wie Polyester oder Polycarbonat. Obwohl es wie ein einzelnes Teil aussieht, ist es ein technisches Laminat aus mindestens drei transparenten Schichten:
- Das Substrat: Dies ist die oberste, transparente Folie, die für Struktur und Haltbarkeit sorgt. Ihre Dicke und ihr Material werden je nach den spezifischen Anforderungen der Anwendung ausgewählt.

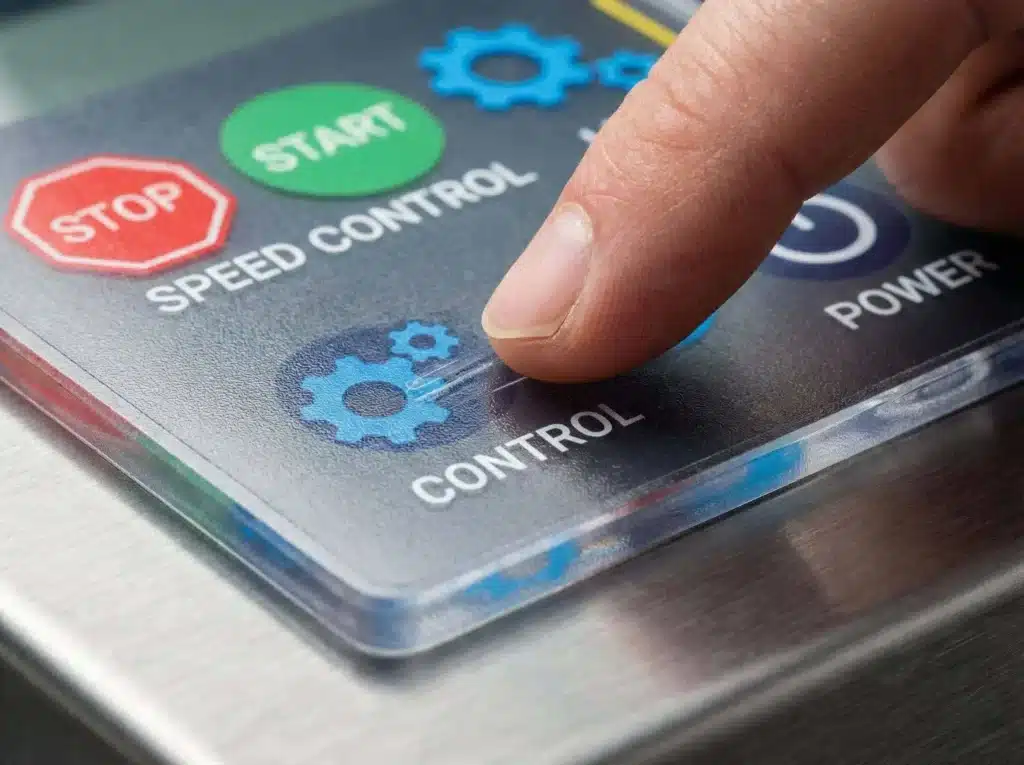

- Die Grafikschicht: Dies ist die Tinte. Bei Hochleistungs-Overlays wird diese Schicht „unter der Oberfläche gedruckt“, d. h. sie wird auf die Rückseite der oberen Folie gedruckt – ein entscheidendes Detail, auf das wir später noch eingehen werden.
- Die Klebeschicht: Ein spezieller Hochleistungsklebstoff auf der Rückseite verbindet die gesamte Abdeckung mit dem Gehäuse oder Bedienfeld Ihres Produkts.
Die drei Kernfunktionen einer Folienfrontplatte
Eine grafische Überlagerung ist keine passive Komponente; sie ist ein aktiver und wesentlicher Bestandteil des Designs Ihres Produkts.
1. Die Benutzeroberfläche (UI): Kommunikationsfunktion. Dies ist die offensichtlichste Funktion. Die Benutzeroberfläche verwandelt ein leeres Bedienfeld in eine intuitive Maschine. Sie vermittelt dem Bediener klar und deutlich Informationen zu Funktion, Arbeitsablauf und Sicherheit. Bei einem medizinischen Gerät leitet sie eine Pflegekraft durch einen kritischen Eingriff. Bei Industriemaschinen kennzeichnet sie die Tasten „START“, „STOP“ und „NOT“ und reduziert so menschliche Fehler und steigert die Effizienz.
2. Der Schutzschild: Schutz der Elektronik Die Schutzfolie bildet die erste Verteidigungslinie des Produkts gegen seine Betriebsumgebung. Eine gut konstruierte Schutzfolie ist oft hermetisch abgedichtet und schützt die darunterliegende empfindliche Elektronik und die Schalter vor:
- Feuchtigkeit und Verschüttetes: Kurzschlüsse verhindern (entscheidend in der Gastronomie und im medizinischen Bereich).
- Staub und Schmutz: Unverzichtbar in rauen Industrie- oder Baustellenumgebungen.

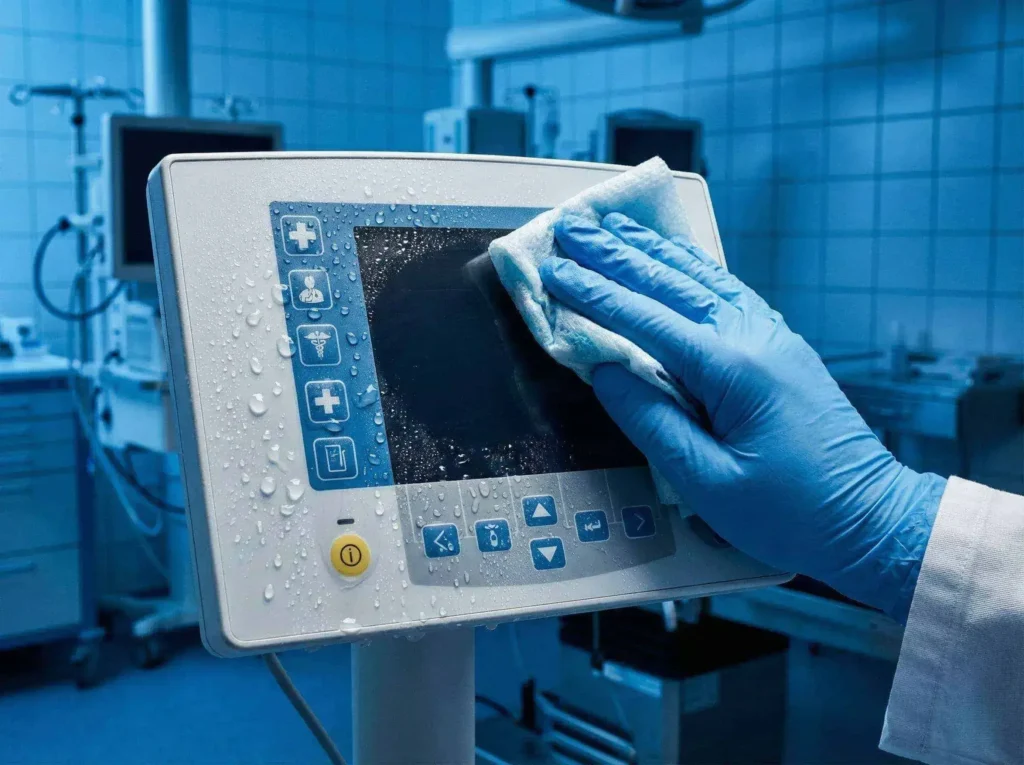

- Chemikalien: Entwickelt, um beständig gegen aggressive Desinfektionsmittel in Krankenhausqualität, industrielle Lösungsmittel oder Öle zu sein.
- Abriebfestigkeit: Schützt die Platte vor Kratzern, Abnutzung und wiederholter Beanspruchung.
3. Der Markenbotschafter: Das „Gesicht“ Ihres Produkts. Die Grafikfolie ist das „Gesicht“ Ihres Produkts. Sie ist das Erste, was ein Kunde wahrnimmt, und das Element, das Ihr Firmenlogo, Ihre Farben und Ihre Designsprache trägt. Eine gestochen scharfe, brillante und langlebige Folie signalisiert ein hochwertiges, professionelles Produkt. Eine abblätternde, verblasste oder zerkratzte Folie hingegen lässt selbst die teuersten Geräte billig und unzuverlässig wirken.
Anwendungsbereiche: Wo werden grafische Überlagerungen eingesetzt?
Aufgrund dieser einzigartigen Kombination aus Robustheit, Funktionalität und Ästhetik sind individuelle Grafikfolien in nahezu allen Hochleistungsbranchen ein Standardbestandteil. Man findet sie beispielsweise auf folgenden Produkten:
- Medizin- und zahnmedizinische Geräte: Patientenmonitore, Diagnosegeräte, Laboranalysegeräte und Krankenhausbettsteuerungen.
- Industriemaschinen: Fabrik-Bedienfelder, CNC-Maschinenschnittstellen, schwere Maschinen und tragbare Testgeräte.
- Luft- und Raumfahrt & Militär: Cockpit-Instrumententafeln, Kommunikationsgeräte und robuste Feldgeräte.
- Gastronomie & Haushaltsgeräte: Gewerbliche Kaffeemaschinen, Öfen, Mikrowellen und Kühlschränke.
- Elektronik & Kassensysteme: Audiovisuelle Geräte, Selbstbedienungskioske, Einzelhandelskassen und Konsolen für Fitnessgeräte.
Fazit:
Eine Grafikfolie ist kein einfaches Etikett. Sie ist ein präzisionsgefertigtes Element, das während der gesamten Nutzungsdauer Ihres Produkts einwandfrei funktionieren muss. Im Gegensatz zu einem Vinylaufkleber wird sie mit engen Toleranzen hergestellt, unter der Oberfläche bedruckt, um dauerhafte Haltbarkeit zu gewährleisten, und besteht aus speziell entwickelten Elementen, die chemischen, physikalischen und umweltbedingten Einflüssen standhalten.
Die Kenntnis der komplexen Funktionen, die Ihre Folienfrontplatte spielt, ist der erste Schritt zur Gestaltung einer zuverlässigen, intuitiven und professionellen Benutzeroberfläche.
In unserem nächsten Artikel werden wir den wichtigsten ersten Schritt in diesem Designprozess untersuchen: Wie analysiert man die Betriebsumgebung des Produkts richtig, um vorzeitige Ausfälle zu vermeiden?
